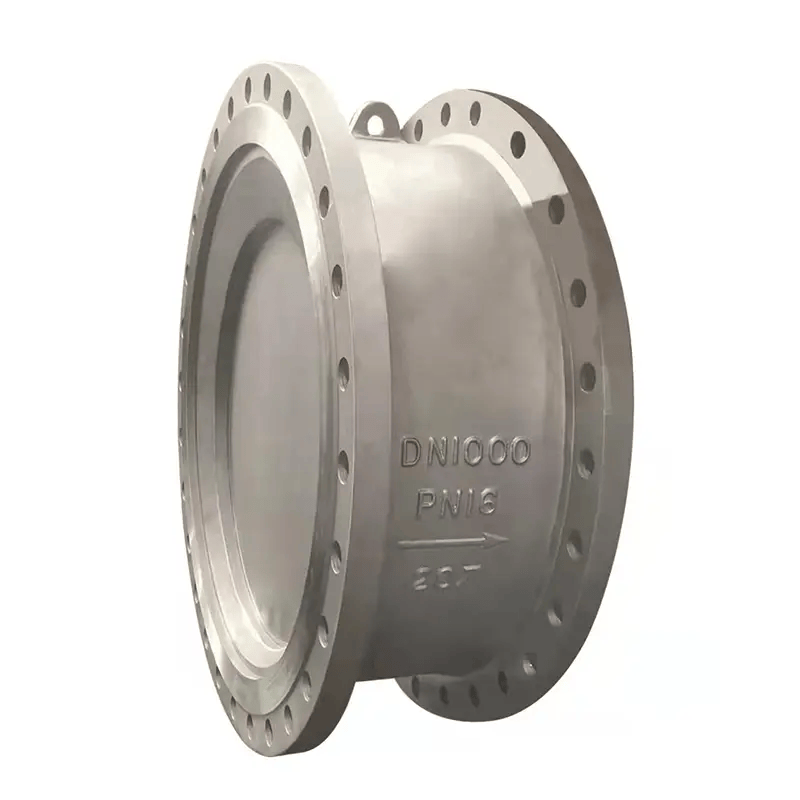

شیر یک‌طرفه دولنگه (Dual Plate Check Valve) از جنس آلیاژی، مطابق با استاندارد API 594، یکی از پرکاربردترین شیرهای ایمنی جریان در خطوط فرآیندی است. این شیر با طراحی دو لنگه (Dual Plate) و بدنه فشرده، وظیفه جلوگیری از برگشت سیال را بر عهده دارد. مکانیزم دولنگه باعث کاهش افت فشار و عملکرد سریع‌تر نسبت به شیرهای سوئینگ یا پیستونی می‌شود. استفاده از متریال آلیاژی، مقاومت بالایی در برابر فشار، دما و محیط‌های خورنده ایجاد می‌کند.
✅ ویژگی‌های فنی:
- نوع اتصال: ویفری (Wafer Type) یا لاگ (Lug Type) مطابق استاندارد ASME B16.5
- مکانیزم عملکرد: دو لنگه (Dual Plate) با فنر مرکزی برای باز و بسته شدن سریع
- جنس بدنه: آلیاژی (Carbon Steel Alloy, Stainless Steel, Duplex, Inconel بسته به سفارش)
- جنس دیسک: آلیاژی یا استنلس استیل سخت‌کاری شده
- محدوده فشار: Class 150 تا Class 2500 (بسته به طراحی)
- محدوده دما: تا حدود 550°C بسته به جنس بدنه و سیت
- نوع آب‌بندی: فلزی–فلزی یا الاستومری (NBR/PTFE)
- استاندارد طراحی و تست: API 594 / API 598
🎯 کاربردها:
- صنایع نفت، گاز و پتروشیمی
- خطوط بخار فشار بالا
- صنایع شیمیایی و فرآیندی خورنده
- نیروگاه‌ها و واحدهای صنعتی سنگین
- تأسیسات دریایی و آب‌شیرین‌کن‌ها
📦 مزایا:
- طراحی فشرده و وزن کمتر نسبت به شیرهای سوئینگ فلنجی
- افت فشار کمتر به دلیل مکانیزم دولنگه
- عملکرد سریع و مطمئن در جلوگیری از برگشت جریان
- مقاومت بالا در برابر خوردگی و دماهای شدید
- نصب آسان بین فلنج‌ها بدون نیاز به فلنج خاص
